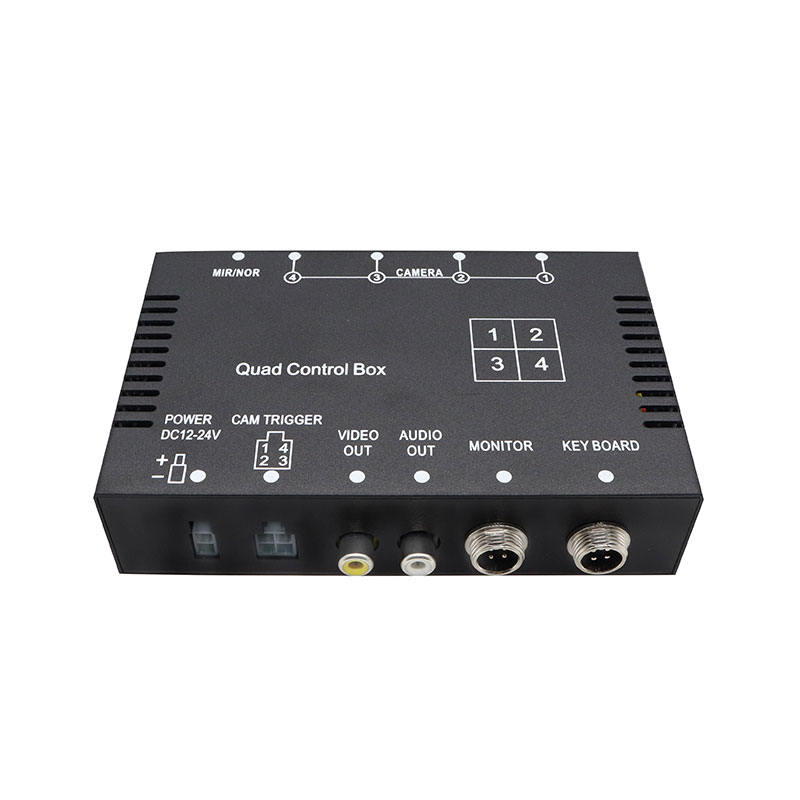

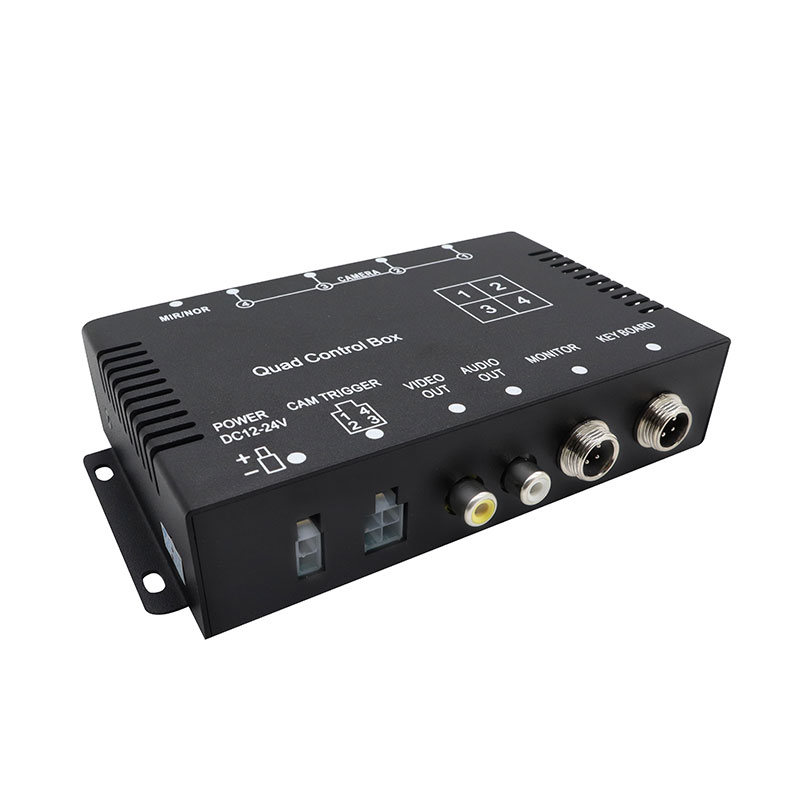

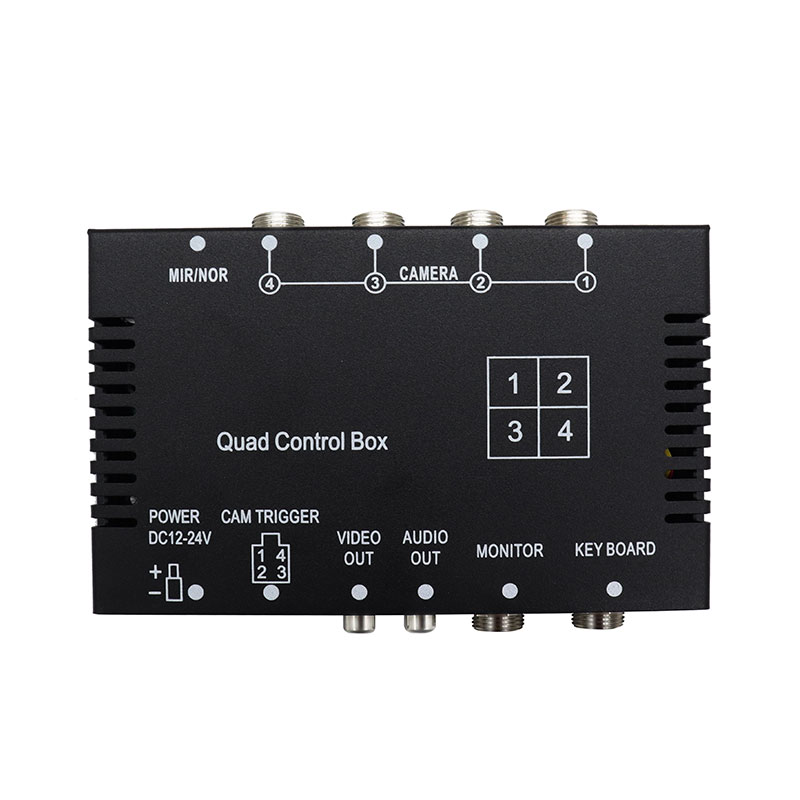

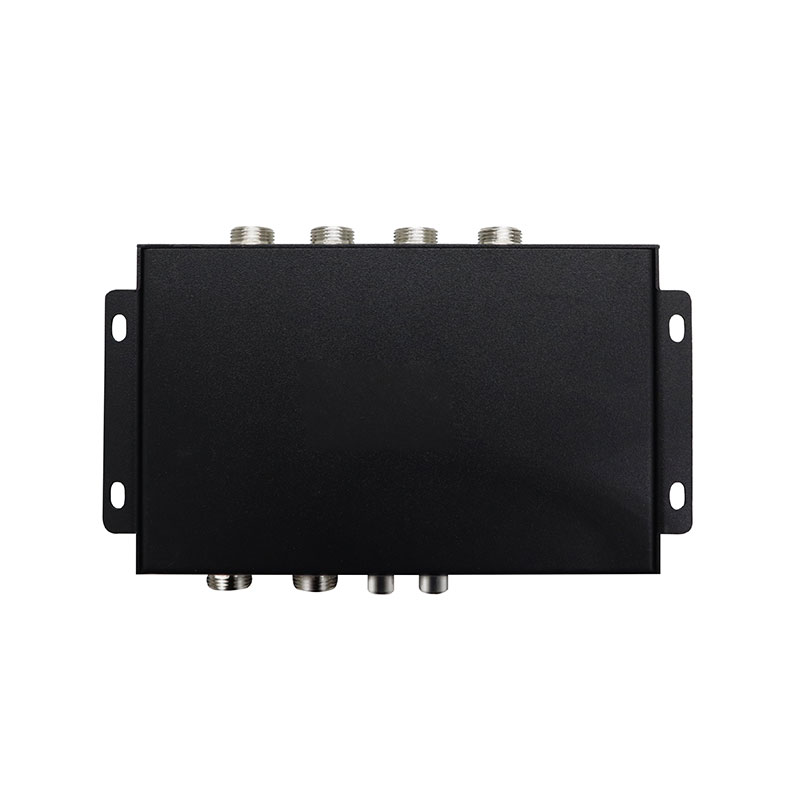

Çoklu Kamera Ekranı ve Kamera Değiştirme için 4CH Araç Video Kontrol Kutusu

Birden fazla kamerayı doğrudan ayrı kontrol cihazlarına bağlamak yerine, kontrolör tek bir kompakt ünitede 4 kamera girişi sağlayarak farklı kamera görünümlerinin bir araç monitörü aracılığıyla seçilmesine ve görüntülenmesine olanak tanır. Sistem dört CVBS araç kamerasını destekler ve video görüntüsünü seçilen çalışma moduna göre otomatik olarak bölebilir veya değiştirebilir. Her kamera ayrı ayrı tetiklenebilirken, bir tetikleme sinyali etkinleştirildiğinde sistem ilgili kamerayı otomatik olarak tam ekranda görüntüleyebilir.  Her kanal bağımsız ayna/normal görüntü ayarlarını destekleyerek sistemi farklı kamera kurulum konumlarına uygun hale getirir. Bir tetikleme sinyali iptal edildikten sonra sistem, önceki görüntü durumuna dönmeden önce görüntünün geri dönüşünü yaklaşık 2 saniye geciktirebilir. Bu, ürünü araç kamerası değiştirme, arka görüş kamerası sistemleri, çoklu kamera izleme ve ticari araç video sistemleri için uygun hale getirir.

Ürün Özellikleri

1. 4CH Çoklu Kamera Girişi

Kontrolör dört CVBS kamera girişini destekleyerek birden fazla araç kamerasının tek bir video izleme sistemine entegre edilmesini sağlar.

Şunlarla bağlanabilir:

• Ön kamera
• Arka görüş kamerası
• Sol taraftaki kamera
• Sağ taraftaki kamera

Bu da onu 4 kameralı araç izleme sistemlerine uygun hale getiriyor.

2. Otomatik Kamera Değiştirme

Bir tetikleme sinyali etkinleştirildiğinde ilgili kamera otomatik olarak tam ekran görüntüsüne geçebilir.

Bu işlev aşağıdaki gibi uygulamalar için kullanışlıdır:

• Ters kamera aktivasyonu
• Dönüş sinyali izleme
• Yan kamera aktivasyonu
• Kapı veya özel araç izleme

3. Bireysel Tetik Kontrolü

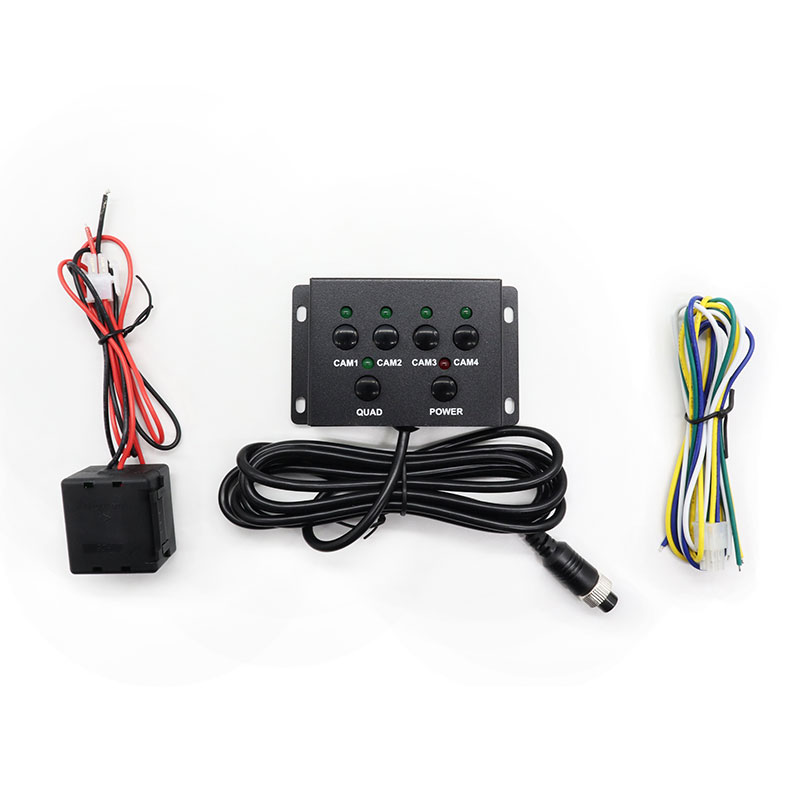

Her kamera ayrı ayrı tetiklenebilir. Kullanıcı, tetikleme kablosu veya manuel çalıştırma yoluyla dört kamera kanalından herhangi birini seçerek farklı araç konfigürasyonları için esnek kontrol sağlayabilir.

4. Yapılandırılabilir Kamera Önceliği

Sistem aşağıdakiler için ekran önceliği ayarlarını destekler: CAM1 / CAM2 / CAM3 / CAM4. Bu, kurulumcunun birden fazla tetikleme sinyali alındığında hangi kameranın öncelikli olması gerektiğini tanımlamasına olanak tanır.

5. Çoklu Video Bağlayıcı Seçenekleri

Video çıkışı şu yollarla kullanılabilir: RCA / 4P Havacılık Konektörü. Bu, farklı araç monitörü ve kamera kablolama sistemleriyle entegrasyon için esneklik sağlar.

Ürün Parametreleri

Ürün Türü: D1 4CH Araç Video Kontrol Kutusu

Kamera Girişi: 4CH CVBS

Kamera Seçimi: Bireysel Tetikleme / Manuel Seçim

Görüntülemek: Tam Ekran Otomatik Geçiş

Ekran Önceliği: CAM1 / CAM2 / CAM3 / CAM4

Görüntü Ayarı: Normal / Ayna

Tetikleme İşlevi: Bireysel Kamera Tetikleyici

Tetikleme Geri Dönüş Gecikmesi: Yaklaşık. 2 Saniye

Video Formatı: PAL / NTSC

Ses: Desteklenen Ses Çıkışı

Güç Çıkışı: Kameralar ve LCD için 12V

Çalışma Gerilimi: 9V–32V

Koruma: Yüksek Gerilim / Alçak Gerilim / Aşırı Yük Koruması

Video Çıkış Konektörü: RCA / 4P Havacılık

Boyut: 155 × 87 × 32 mm

Uygulama Senaryoları

1. Kamyon Kamera Sistemi

Kontrol cihazı, ön, arka ve yan kameralar da dahil olmak üzere birden fazla kamerayı bir kamyon kamera sistemine bağlayabilir.

2. Ticari Araç Takibi

Birden fazla kameranın bir araç ekranına bağlanması gereken ticari araç video izleme sistemleri için uygundur.

Uygulamalar şunları içerebilir:

• Teslimat kamyonları
• Lojistik araçlar
• Servis araçları
• Ticari araçlar
• Ticari minibüsler
• Otobüs Kamera Sistemi

4CH video denetleyicisi ön, arka ve yan izleme için veri yolu kamera sistemlerine entegre edilebilir.

3. İnşaat Aracı

Araç çevresinde birden fazla kamera görüntüsü gerektiren inşaat ve özel araçlar için uygundur.

Örnekler şunları içerir:

• Damperli kamyonlar
• Beton mikser kamyonları
• Ekskavatörler
• Tekerlekli yükleyiciler
• Özel amaçlı araçlar
• Arka Görüş Kamera Sistemi

Denetleyici, bir ters tetik etkinleştirildiğinde arka kamerayı otomatik olarak görüntülemek için bir yedek kamera denetleyicisi olarak kullanılabilir.

4. Çoklu Kamera İzleme Sistemi

Çoklu görüş açısı gerektiren araçlar için çoklu kamera video denetleyicisi, merkezi kamera değiştirme ve ekran yönetimi sağlar.

Tipik Araç Kamerası Yapılandırması

Tipik 4 Kameralı Araç Sistemi:

• CAM1 → Ön Görüş Kamerası
• CAM2 → Arka Görüş / Yedekleme Kamerası
• CAM3 → Sol Yan Görüş Kamerası
• CAM4 → Sağ Yan Görüş Kamerası

Kontrol:

Tetik Teli / Manuel Seçim

Görüntülemek: Otomatik Tam Ekran Geçişi

Resim: Normal / Ayna Seçilebilir

Video: CVBS

Güç: 9–32V

SSS

S1: Bu video kontrol kutusu kaç kamerayı destekleyebilir?

Kontrol cihazı 4 CVBS kamera girişini destekler.

S2: Her kamera ayrı ayrı tetiklenebilir mi?

Evet. Her kamera, tetikleme kablosu aracılığıyla ayrı ayrı tetiklenebilir.

S3: Kamera otomatik olarak tam ekranda görüntüleyebilir mi?

Evet. İlgili tetikleme sinyali etkinleştirildiğinde, seçilen kamera otomatik olarak tam ekran görüntüsüne geçebilir.

S4: Kamerayı manuel olarak seçebilir miyim?

Evet. Dört kamera kanalından herhangi biri kontrol işlevi aracılığıyla seçilebilir.

S5: Her kamera farklı bir ayna ayarı kullanabilir mi?

Evet. Her kanal bağımsız normal veya ayna görüntüsü ayarlarını destekler.

S6: Bu denetleyiciyi hangi araçlar kullanabilir?

Kamyon, otobüs, ticari araç, inşaat araçları, özel araçlar ve filo kamera sistemlerinde kullanılabilir.

S7: 24V araçları destekliyor mu?

Evet. Çalışma voltajı 9–32V olup hem 12V hem de 24V araç uygulamaları için uygundur.

S8: Denetleyici PAL ve NTSC'yi destekliyor mu?

Evet. Hem PAL hem de NTSC video formatları desteklenir.

S9: Sesi destekliyor mu?

Evet. Denetleyici ses çıkışını destekler.

S10: Tetikleyici iptal edildikten sonra ne olur?

Tetikleme iptal edildikten sonra görüntü, önceki görüntü durumuna dönmeden önce yaklaşık 2 saniye kalabilir.
